エアコンパネルＬＥＤ交換＆バックライトＬＥＤ化の巻
　あっくんによるエアコンパネルのＬＥＤ交換のレポートです。エアコンパネルの電球が切れているのを良く見かけますが、このレポートのように社外のＬＥＤを導入することで、純正品の新品と交換するのとは違った雰囲気を味わうことができます。
　以下はあっくんによるレポート内容です。
------------------------------------------

エアコンパネルのＬＥＤが幾つか切れているのとバックライトが暗くなってしまったので、ＬＥＤ交換とバックライトをＬＥＤに変えてみました。

○用意したもの
　１．Ｓｕｇａさんから購入した怪しいＬＥＤ１１個（爆）。
　　　必要数は１１個ですが、失敗した時のために少し多めに用意しておいた方が良いでしょう。
　２．４３０Ωカーボン抵抗３個
　　　これも少し多めに用意しましょう。
　３．ハンダごて
　４．ハンダ
　５．ハンダ吸い取り機orハンダ吸取線（使いやすい方でＯＫ）
　６．プラスドライバー
　７．ラジオペンチ

○作業手順
　１．エアコンパネルを外す
　２．スイッチ類を外す
　３．基盤を外す
　４．純正ＬＥＤを外す
　５．ＬＥＤをハンダ付けする
　６．バックライト部を分解する
　７．ＬＥＤと抵抗を組み付ける
　８．元に戻す

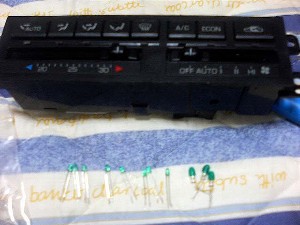

まず表のスイッチ類を外します。
基盤は赤丸部のネジ４つで止まっているのでプラスドライバーで外します。
あとは青丸の部分がツメで止まっているだけなので丁寧に基盤を外します。
基盤が外れたらＬＥＤ交換に入ります。
純正ＬＥＤをハンダごてとハンダ吸い取り機で抜き取ります。
そして交換するＬＥＤをハンダ付けします。
ハンダごてを他の部分に接触させない様に注意して作業します。
ＬＥＤにはプラスとマイナスがありますので注意しましょう。（足の長い方がプラス）

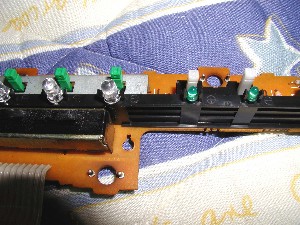

ご丁寧にＬＥＤの横のプラスチック部に「＋」と刻印されているのが分かりますか？

右側の緑色が純正ＬＥＤで、左の怪しいデカイのが、お決まりの青色ＬＥＤです（爆）。

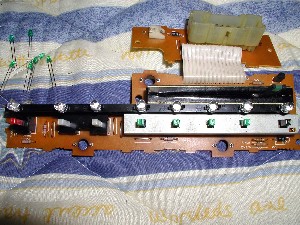

ＬＥＤ交換終了！！
この時基盤を一通りみて、ハンダの怪しそうな所はハンダを盛り直すと良いでしょう。
温度調節＆風量調節が調子悪い時などは基盤が原因の場合も多く、運良く直る事もあります。
取り外された純正ＬＥＤ達。

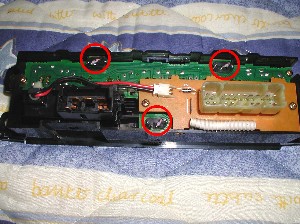

バックライトは赤丸の位置に３つあります。
写真はＬＥＤ化した後なので抵抗が見えますが本来はありません。

バックライトは引っ張れば簡単に取れます。

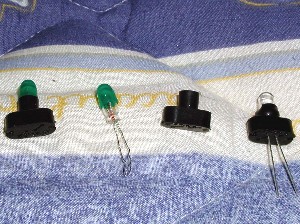

左が外した電球です。
真ん中が電球とソケットをバラした様子です。
この電球を普通に交換するには、ごらんの様に足の長いタイプですので、トヨタで純正を注文するしかありません。
右はＬＥＤを通しただけのものです。

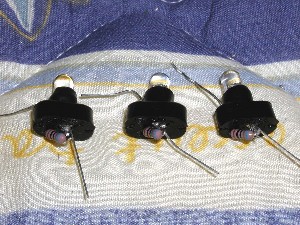

通したＬＥＤのプラスに抵抗をかませます。
足を折らない様にラジオペンチで電球が付いていたのと同じ様に折り曲げます。
最後はこれを付けるだけなのですが、プラスとマイナスを間違えると作り直す事になりますので注意してください。
パネル裏面写真の右がプラス、左がマイナスです。

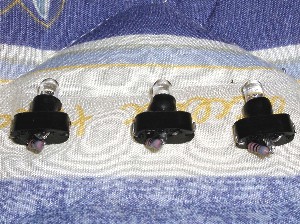

取り付けた昼間の画像です。
チョット眩しいですね。(^_^;)

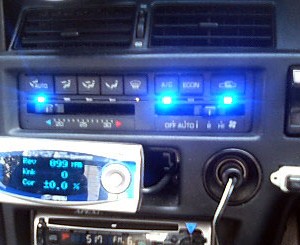

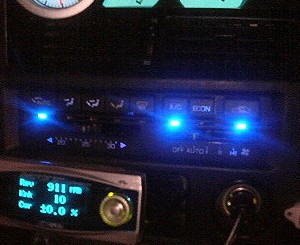

夜の画像。
かなり眩しいですね（爆）。
